2000立方液氨球罐球殼板要求
2024-12-05 15:09:01
admin
2000立方液氨球罐球殼板要求
1、球罐球殼板坡口表面應平滑，平面度≤1、0mm，球殼板周國邊周邊100范圍內與支柱相連的已成形赤道板在距離支柱與赤道板預焊位置周邊150mm范圍內按NB/T47013-2015、3進行超聲波檢測，I級合格。坡口表面不允許有裂紋和分層等缺陷。
2、球罐球殼的焊縫以及直接與球殼焊接的焊縫應選用低氫型藥皮焊條，并按批號進行熔敷金屬擴散氫含量復驗，試驗方法按GB/T3965的規(guī)定進行。
3、球罐球殼板坡口：赤道帶上環(huán)向接頭以上的所有縱、環(huán)向焊接接頭的大坡口放在外側，赤道帶縱向焊接接頭以及赤道帶下環(huán)向接頭以下所有縱、環(huán)向焊接接頭的大坡口放在內側。
4、球罐球殼板需由一塊鋼板制成，不得拼焊。沿殼板周邊100mm的范圍內應按NB/T47013、3-2015進行超聲檢測,質量等級應不低于UT-I級。
5、施焊前焊接接頭進行預熱,預熱溫度125~175℃,預熱范圍為焊接接頭兩側各140mm。
6、每臺球罐應提供6塊產(chǎn)品焊接試板的母材(須開坡口)，試板與球罐用材具有相同標準、相同牌號、相同厚度和相同熱處理狀態(tài)，每塊試板的尺寸為600mmx180X50mm。每臺球罐做立焊、平焊+仰焊2塊產(chǎn)品焊接試件。試件應做拉伸，彎曲，沖擊（-20℃夏比V型缺口）試驗。每塊試板的尺寸為、檢驗與試驗方法、合格指標和不合格復驗要求等按NB/T47016-2011《承壓設備產(chǎn)品焊接試件的力學性能檢驗》中的規(guī)定。

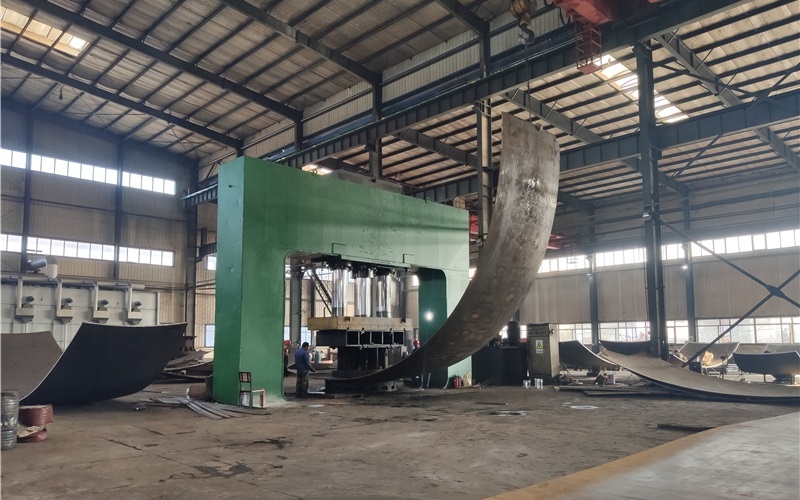

.jpg "液氨球罐")
